Kio estas la kerna strukturo de papilia valvo?

Kio estas la komponantoj kiuj konsistigas la kernstrukturon de apapilia valvo?

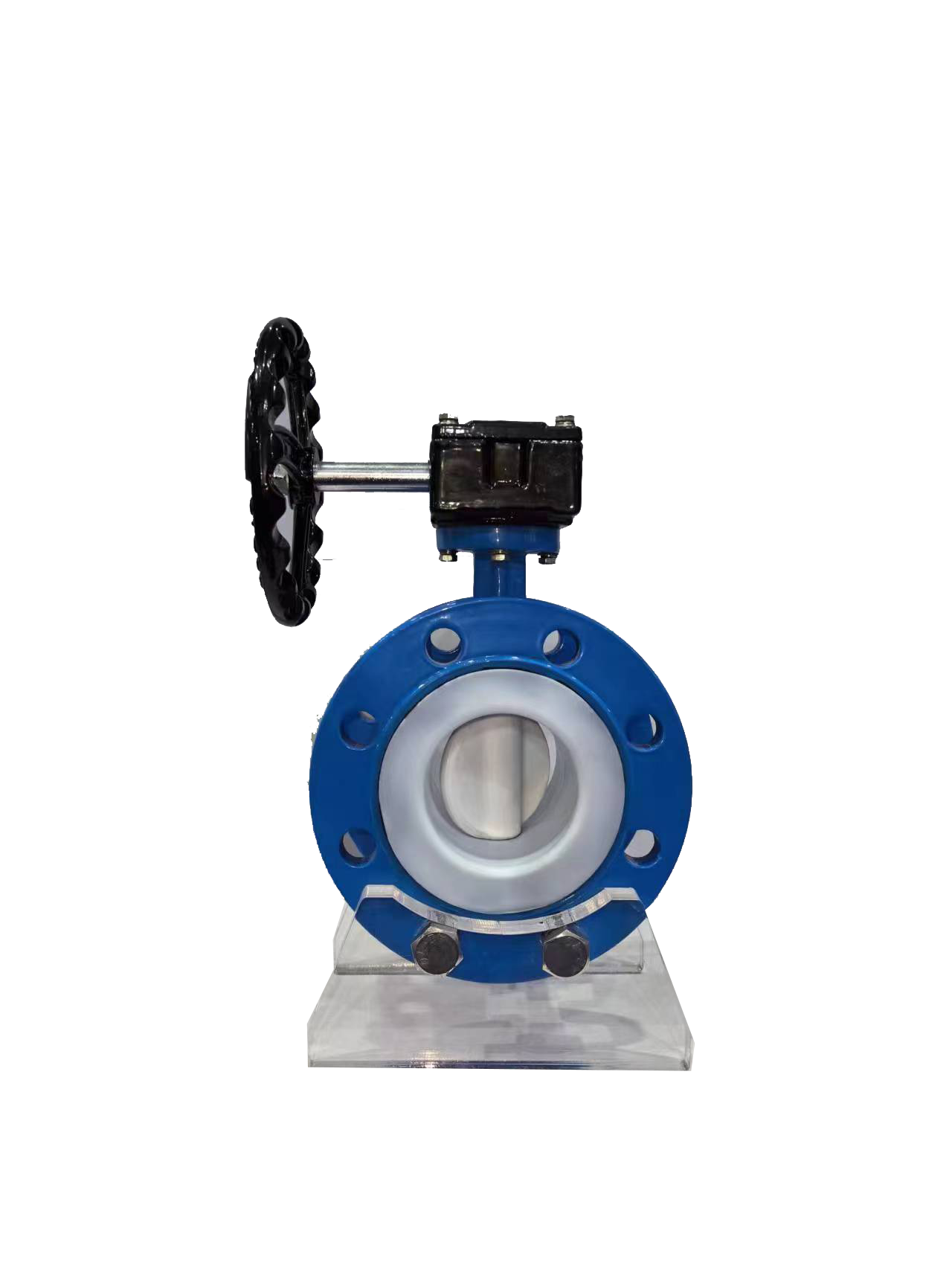

La kerna strukturo de apapilia valvoĉefe inkluzivas valvan korpon, valvan tigo, papilian platon kaj sigelan komponanton. La valva korpo estas kutime rekta tra cilindra strukturo kun glataj internaj muroj por redukti mezan flureziston; La valva tigo estas konektita al la vetura aparato kaj la papilia plato, respondeca por transdoni tordmomanton kaj veturigi la papilian platon por turni; La papilia plato estas malferma kaj ferma komponanto, kiu ĝustigas fluon per turnado ĉirkaŭ la akso de la valva tigo (0 °~90 °), kaj ĝia formo rekte influas la flukapablon; La sigela komponanto konsistas el valva sidloko kaj sigela materialo, kiu rekte influas la kongruecon kaj sigelan agadon de la medio.

Kiaj estas la ŝlosilaj detalojpapilia valvoplato dezajno?

Kiel la kerna komponanto de papiliaj valvoj, la dezajno de papiliaj platoj rekte influas fluajn trajtojn kaj sigelan rendimenton. La norma flulinia papilia plato havas arkforman randon, kiu povas redukti fluidan reziston, sed la kurbeca radiuso devas kongrui kun la diametro de la dukto, alie estas facile formi vorticojn; Ekscentraj papiliaj platoj (kiel unuopa ekscentra, duobla ekscentra kaj triobla ekscentra) reduktas sigelan surfacan eluziĝon kompensante la centron de la valva tigo, kun la triobla ekscentra papilioplato aldonante plian klinan angulon por atingi nulan elfluon kaj altan temperaturon kaj premon reziston; La neregula papilia plato estas desegnita kun gvidaj ripoj por amaskomunikiloj enhavantaj partiklojn por eviti partiklan blokadon.

Kiel la sigela komponanto de papiliaj valvoj influas rendimenton?

La sigela komponanto estas la ŝlosilo por atingi mezan fortranĉon kaj fluan reguligon en papiliaj valvoj. La valva seĝo-materialo devas esti elektita laŭ la karakterizaĵoj de la medio, kiel nitrila kaŭĉuko (NBR) kun bona oleorezisto sed facila hardado ĉe malaltaj temperaturoj, kaj fluorokaŭĉuko (FKM) kun forta koroda rezisto sed alta kosto; La metala valva sidloko devas kongrui kun la malmoleca diferenco de la materialo de la papilia plato por eviti elfluadon kaŭzitan de reciproka frotado. Krome, la sigela premoproporcio devas esti precize kontrolita. Se ĝi estas tro alta, ĝi kaŭzos deformadon de la valva sidloko, kaj se ĝi estas tro malalta, ĝi ne konvenos firme, rekte influante la sigelan efikon.
